綜述

    本文將討論：使用雙絞線電纜以取代同軸電纜、非屏蔽型雙絞線電纜(UTP)、屏蔽型雙絞線電纜(STP)、箔屏蔽型雙絞線電纜(FSTP)以及一種非傳統的視頻信號傳輸法!

第一篇

   幾種不同的電纜與其的接線法。

    EIA/TIA 規格

    哪所協會負責制定此技術規格？它們是美國電子工業協會(Electronics Industries Association (EIA)、電信工業協會 (Telecommunications Industries Association (TIA)和工業區協會。不同委員會分別從事于不同工業技術上的問題。委員會參考許多有關意見，并從中下定規格：低衰減量, 減少串話串擾, 更高頻率；編寫技術規格提議書。我們應該了解高性能雙絞線的接線的規格與其的含意、構造、接線圖，以檢查每線對連接是否正確。

    高性能雙絞線的接線該附合符合哪個工業標準呢？總共有三種接線連接標準：T568A、T568B和USOC，Extron采用T568A作為標準。

    CAT 5連接器有哪些接線標準？

    T568A(一般要求(1995))、T568B(第二對和第三對交換、Cat 5E(超五類))、USOC(用于電話傳輸)

    雙絞線插座Wiring-T568A

    延時時間差代表長短線對之間傳輸信號時的最大時間差別。

    我們必須補償電纜的延時時間差，因為在傳輸RGB信號時，每條線對傳輸一種顏色,線對間的延時時間差會造成圖像紅綠藍顏色錯位。

    內置的補償電路

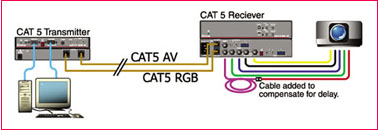

    使用同軸電纜作為外部時滯補償。測試延時時間差后，記錄備用，然后再加所需的補償電纜。延時時間差該加在何處呢? 任何方便之處，但通常裝置于投影機輸入端。

    信號傳送到底有多少信號損耗？
    要確保每線對的長度要相似，因為不同長度會造成顏色錯位。

    近端串擾(NEXT)

    近端的絞線是否互相受到串話干擾？近端串擾是由一線對的信號泄漏到另一線對而引起的。當線對沒附合扭轉規格時。差分信號抑制干擾的功能就失效了。近端串話串擾NEXT通常是由不正確的接頭而引起的。

   遠端串擾(FEXT)

    測量遠端儀器所接收的串擾量

    因為此項測試沒有考慮到傳送電纜的長度引起的信號衰減，串擾量無法和衰減后的信號作比較，因而意義不大。

    等電平遠端串話串擾(ELFEXT)

    是測量遠端儀器所接收的串話串擾量，它考慮了電纜距離的衰減。

    結構回流損耗(SRL，Structural Return Loss)

    測量結構或阻抗問題所導致的反射能量。不正確的接終端可導致錯誤阻抗，能量無法被有效的轉移到整個電路系統，并且會引起重影。
