北京三晶航宇顯示技術有限公司是由留美學子歸國創建的一家高科技企業，主要從事有關大屏幕顯示的相關技術研發和設備生產。目前，公司主要開發生產有CR50電視墻投影單元、Mview電視墻圖象處理器、Mixview視頻轉換器。Mview9000高清電視墻處理器是三晶航宇Mview電視墻圖象處理器中的一員。

Mview9000高清電視墻處理器，采用了目前世界上最新一代高速視頻處理芯片，應用了最先進的視頻圖象處理算法，為目前國內最領先的高清電視墻處理器。其顯著特點為：圖象處理高速實時、超高視頻輸入帶寬、大屏幕畫面清晰流暢，色彩鮮艷逼真，在M x N的分割放大處理的單屏畫面上，無任何運動鋸齒和馬賽克現象。

Mview9000系列電視墻處理器具如下技術特點：

1、高速實時、超高視頻輸入帶寬
Mview9000具高速的視頻圖象處理速度，可實時處理計算機SXGA（1280×1024@60Hz）、1080i 、720p等高清視頻信號。跟基于計算機多屏卡的電視墻處理器方案不同，Mview9000對高清視頻信號進行的是完全實時的處理，輸出圖象無任何丟幀、撕裂、停滯、停頓現象，各個分割圖象輸出也完全實時同步，無任何錯裂、滯后現象。Mview9000是目前世界上處理速度最快的電視墻處理器。

2、實時高清：1080i / 720p
Mview9000支持1080i（60Hz）和720p(60Hz)兩種高清信號輸入格式。對于1080i高清格式，Mview9000在水平方向進行了每行1920有效點的實時采樣和處理，在垂直方向進行了每幀1080有效行的實時采樣和處理，沒進行有任何欠采樣、壓縮或丟幀處理。同樣，對720p 高清輸入格式中，也進行了水平1280有效點和垂直720有效行的完全實時采樣和處理，沒進行有任何欠采樣、壓縮或丟幀處理，是真正的高清實時處理，而不是支持高清格式的偽處理。

3、實時計算機 SXGA 輸入處理
Mview9000 可實時處理高達SXGA（1280×1024@60Hz）計算機輸入信號格式（VESA）的計算機信號。在水平方向進行了每行1280有效點的實時采樣和處理，在垂直方向進行了每幀1024有效行的實時采樣和處理，沒進行有任何欠采樣、壓縮或丟幀處理。

4、先進的逐行處理算法
在對普通的PAL/NTSC視頻處理中，Mview9000應用了目前世界上最先進的隔行轉逐行算法，實現了普通PAL/NTSC 的復合視頻或亮色分離（S_VIDEO）視頻的高清處理，顏色鮮艷、畫面清晰流暢、無運動鋸齒和拖尾。

5、先進的全硬件設計架構
與基于計算機的多屏卡處理方案不同，Mview9000采用了先進的全硬件架構設計。圖象的數據總線帶寬高達１５０M，使得高清視頻和高分辨率計算機信號能得到實時采樣、傳輸和處理，不會出現圖象延遲，拖尾或抽幀現象，確保了高清信號的最高視頻質量，使觀眾看到的是一幅高質量的完美畫面。

6、 DVI全數字、真彩色
Mview9000的每路輸出都采用了DVI的全數字輸出，同時復用ＤＶＩ接口，Mview9000也輸出每種顏色１０bit分辨率的ＶＥＳＡ格式的模擬ＲＧＢ信號，具有高達10億種顏色的色彩表達能力。Mview-9000HD可接駁多種顯示設備，CRT、LCD、PDP、DLP和LCOS等。

7、完全自定義的特技畫面顯示模式
Mview9000處理器可以讓你自己定義多種特技畫面顯示模式，各顯示模式進行實時變換，讓你的大屏幕拼接墻顯示更加隨心所欲、變換多彩。

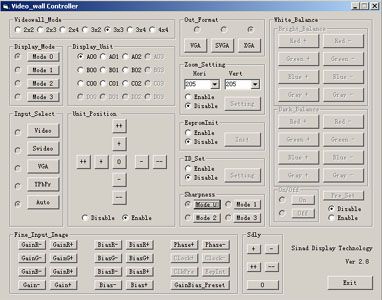

8、方便、快捷和完善的調整軟件
Mview9000處理器提供簡潔、完善的控制軟件和人機友好的操作界面，用戶可以十分方便、快捷地實現圖像拼接和畫質提升的多項調整。

9、超強的電視墻拼接調整能力
Mview9000 具有超強的組合電視墻拼接調整能力。首先，每塊分割卡的輸出圖象可以任意設定從1倍到8.3倍的分割放大倍數，中間間隔0.05倍，基本上接近無級放大，且水平和垂直放大倍數為分開獨立設置。其次，每塊分割卡的輸出圖象的位置可以相對于整個輸入圖象以一個像素或一行的步進移動調整，具最高的拼接精度。再次，Mview9000具有4種電視墻的顯示模式，你可以根據你的喜好調整多達4種電視墻的特技顯示模式，讓你的電視墻變換多彩。

10、白平衡、亮度、對比度、圖象銳度等完備的圖象調整功能
Mview9000 出廠時的各種圖象參數均設置在標準狀態。然而，根據需要用戶也可對個別參數進行調整，且進行任何調整后均可恢復到出廠時的標準設置。特別地，Mview9000可對每路輸出圖象進行白平衡參數的調整，在對顯示單元不能全部調準白平衡的情況下，可調整Mview9000的白平衡，使得電視墻的綜合白平衡達到非常完美的狀態。

Mview9000電視墻處理器應用范圍：

各種監視控制中心、各種大型展示展覽場所、視頻會議（多功能會議室）、電視演播中心、車站、碼頭、中心廣場、企業展示大廳、商場、大型娛樂廳、大型游戲體驗中心大屏顯示、大型歌舞廳、高級酒店酒樓大堂

Mview9000系列的規格表：

型號	Mview9000
輸入信號	一路復合視頻（BNC）：PAL/ NTSC 一路S-端子（Y/C）：PAL/ NTSC 一路模擬RGB復用DVI端子：SXGA(1280X1024@60Hz)、XGA（1024X768@60Hz）或SVGA（800X600@60Hz）一路分量（YPbPr）復用DVI端子：1080i/60Hz或720p/60Hz
輸出信號	一路模擬RGB復用DVI端子： VGA(640X480@60Hz)SVGA(800X600@60Hz)XGA（1024×768@60Hz）
單處理器輸出數目	4畫面、6畫面或9畫面
多處理器并行處理輸出數目	2處理器---16畫面輸出---（4×4） 3處理器---25畫面輸出---（5×5） 4處理器---36畫面輸出---（6×6） 6處理器---48畫面輸出---（6×8）
多處理器級聯并聯處理輸出數目	更多畫面輸出
復合視頻信號輸入	制式：ＰＡＬ／ＮＴＳＣ端口：BNC連接器行頻：15．734kHz/15．625 kHz 場頻：59．94Hz/50 Hz 幅度：1V（p-p）75Ω
Y/C亮色分離輸入	制式：ＰＡＬ／ＮＴＳＣ端口： S-視頻端口行頻：15．734kHz/15．625 kHz 場頻：59．94Hz/50 Hz 幅度：Ｙ：０.7V（p-p）， C：0.3V（p-p）75
高清分量輸入	YPbPr 端口：YPbPr轉VGA復用ＤＶＩ格式：1080i@60Hz或720P@60Hz
VGA輸入	格式：SVGA(800X600)/XGA(1024X768)/SXGA(1280X1024) 端口：D-sub 15 針（雌）連接器復用ＤＶＩ行頻：38 k /48k/64k 場頻：60Hz/60Hz/60Hz 模擬RGB 信號：0．7V（p-p）75Ω 行/場同步信號：TTL 電平
VGA輸出	格式：XGA/SVGA/VGA（R、G、B、Hs、Vs）端口：D-sub 15針（雌）連接器行頻：48kHz/38kHz/31.5kHz場頻：60Hz 模擬RGB信號：0．7V（p-p）75Ω 行/場同步信號電平：TTL電平行/場同步信號極性：XGA/VGA – 負極性 SVGA – 正極性
DVI輸出	格式：VGA/SVGA/XGA 端口：DVI（雌）連接器
控制輸入	RS-232D-sub 9針（雌）連接器波特率:9600 No Parity, 8 Bit, 1 Stop Bit
控制輸出	RS-232D-sub 9針（雄）連接器波特率:9600 No Parity, 8 Bit, 1 Stop Bit
供電功耗	200-240VAC, 50Hz, 150W
工作溫度	8-42 oC
工作濕度	15-85%
尺寸	4U（高）×420mm（寬）×310mm（深）
重量	約14千克（不同配置略有不同）
