軟件功能

• 單一全中文操作界面
• 信號源類型管理
• 控制器通道管理
• 矩陣管理
• 信號窗口管理
• 模式管理
• 預案管理
• 系統操作員管理
• 其它根據用戶需求的功能管理等等

客戶端軟件介紹

客戶端軟件為“綠色軟件”，安裝只需要將所有的程序文件拷貝到自己定義的一個文件夾中就可以，軟件不會修改系統的任何設置（包括注冊表）。

程序啟動登陸界面

軟件的系統管理區添加、編輯、刪除遠程受控地址信息

在對話框輸入 IP 地址，即可 添加一個新的遠程受控端；

刪除遠程受控端，先選中一個遠程受控端，點擊“刪除遠程受控端”。

主窗體基本操作

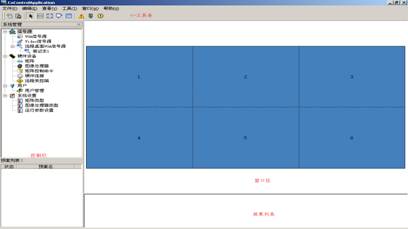

程序的界面如下圖所示：

主窗口由以下幾個部分組成：

程序菜單： 程序的主要功能菜單

工具欄： 常用功能的快捷按鈕，分別是“系統管理區“和“預案列表區 ”

窗口控制： 視頻窗口、 VGA窗口、應用程序窗口的開啟和預設

窗口區域： 合法的區域被分隔成與實際電視墻一樣的藍色區域

效果預案相關操作

添加預案



添加效果

處理器操作

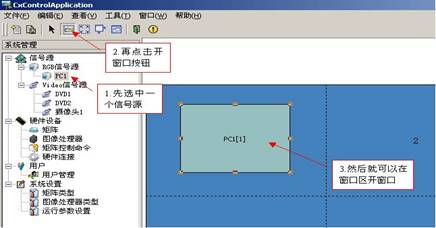

新開窗口：

?  選擇信號源：

先選擇一個用來開窗口的信號源，可以是視頻、 RGB、網絡信號，在窗口區的合法區域點拖動鼠標來開窗口。

?  矩陣命令：

軟件已預設部分視頻和 RGB矩陣，如果使用的矩陣不在預設范圍內，可“手工輸入”；

先選擇一個矩陣，選擇一個信號源和信號源連接到的單元，在 16進制命令框中輸入命令，輸入命令長度，然后點擊“添加命令”按鈕，即可添加一條新的命令。
