隨著08年北京奧運會的臨近，很多奧運場館陸續地投入建設。近一段時間，格芬遇到很多關于場館AV系統的咨詢，在此，格芬根據不同的需求做出了相應的方案，以下是一個比較典型的案例，在這里與大家共同研究一下：

項目特點：

    1．  輸入信號源多樣：信號源設備包括計算機、DVD、專業攝像機等，相應的信號有DVI、VGA、HDMI、HD-SDI。
    2．  顯示器均為高清顯示器：帶有DVI接口，支持1920x1200、1080P和1080分辨率。
    3．  顯示器距離信號源比較遠：從最近的30米距離到最遠的300米距離。

    具體的設備如下：４臺數字計算機（DVI）、４臺模擬計算機(VGA)、２個DVD(HDMI)和兩臺廣播電視攝像機（HD-SDI），共12路信號。顯示部分為５塊高清LED屏和５塊高清LCD，共有10塊顯示器，均帶有DVI接口。

解決方案：

    根據以上情況，格芬確定以一臺16x16 DVI矩陣作為項目的核心，主要依據有兩個：

    1、目前輸入信號為12路，輸出信號為10路，但是考慮到今后的擴展性，我們做了預留。
    2、顯示器為高清顯示器，因此采用了DVI信號矩陣。

    輸入信號的統一：

    確定采用DVI信號矩陣之后，就要把所有的輸入、輸出信號統一成DVI信號。顯示器均有DVI接口，我們只要調整輸入信號即可。

    １、４臺數字計算機，帶有DVI接口，可直接接入矩陣。

    ２、４臺模擬計算機，帶有VGA接口。每一臺計算機配一個Gefen的VGA到DVI信號轉換器。此轉換器有兩個要求：第一、是真正的模數轉換器，市場上有很多DVI到VGA電纜，這種電纜只是用DVI的接口來傳輸模擬的VGA信號，而不是真正意義的模數轉換器。第二、此轉換器能夠支持高清標準來配合高質量的顯示設備。

    ３、２個DVD帶有HDMI接口，HDMI是一種高清電視的信號標準，它比DVI更加先進，在同一根電纜里不僅可以傳輸視頻或者計算機信號，而且可以同時傳輸音頻信號。Gefen提供專用的DVI到HDMI的電纜，可以直接把DVD信號接入DVI矩陣。

    ４、廣播電視攝像機是一種更專業的設備，它使用HD-SDI信號。如何把這種信號和AV的顯示器結合起來，這是很多公司研究的課題。Gefen提供了從HD-SDI到DVI信號的倍線轉換器，把高清晰的廣播電視信號完美的體現在DVI顯示器上。從而在顯示領域里為廣播電視和AV設備的結合提供了可能。

    輸出信號的延長解決方案：

    顯示器距離信號源的距離不同，最長的有300米，短的也要30米。要知道DVI信號有很多優點，但是也存在傳輸距離上面的缺陷。通常的DVI信號，如果不經過處理，只能夠傳輸５米左右，超過這個限度就會帶來信號質量的衰減。

    在過去的文章中提到過Gefen至少可以提供４種以上的傳輸方案來延長DVI信號：

    １、使用特制的DVI光纖電纜，可傳輸500米。優點是直接連接不需任何設備，缺點是造價高、線粗不適合布線。

    ２、使用信號放大器，直接把DVI信號放大，傳輸距離不超過35米。

    ３、使用雙絞線延長器，可傳輸60米，易于布線。

    ４、使用光纖延長器，用光纖傳輸DVI信號，最遠傳輸500米到10公里。

    根據實際的布線情況和操作方便的原則，確定在此系統中使用雙絞線延長器和光纖延長器。60米以內用雙絞線，以上用光纖。兩種設備的工作原理和連接方式基本一樣，都是由一個發射器和接收器組成。發射器用DVI電纜和矩陣連接，接收器用DVI電纜和顯示器連接。發射器和接收器之間通過雙絞線（超５類線）或者光纖連接。

    這樣一個高清的、全數字的系統就搭建起來了。

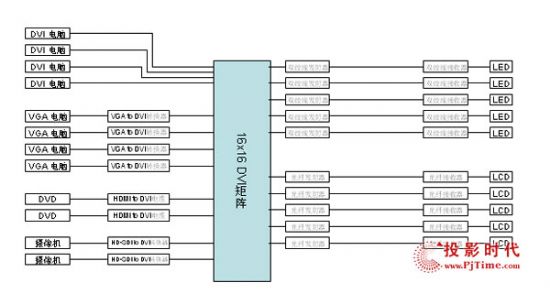

    系統連接圖
