設備清單

    對于一個小資家庭而言，一個好的家庭影院不光要有好的視聽效果還要合理的利用空間，畢竟并非家家都有豪宅。目前，隨著投影機的價格走低，不少的家里都裝上了投影機，不過，也許是早已形成的一種習慣，雖然投影機可以投出超大的畫面，但是決大部分的家庭都還是喜歡用電視觀看節目，而投影機只是作為一個休閑娛樂的產品在特定的時間里開放，因此，許多的用戶都希望投影與電視能夠其用一個環境，并可隨意切換，使看投影時能與看電視一樣簡單，為此，我們向大家介紹了一個電視與投影機相結合的視聽影院，希望能給將要布置視聽室的人有所幫助。

電視：廈華LC-29B16
投影：松下 AE900
電視盒：圓鋼 900
碟機：BBK
解碼器：新聲SAV－1150
收音頭、功放及音箱、線材：使用普通品牌，在此不進行一一說明

布線方式：明線，沿墻角走陽臺窗戶下到沙發后面
連接方式：短視頻長音頻

    投影機、電視放置示意圖

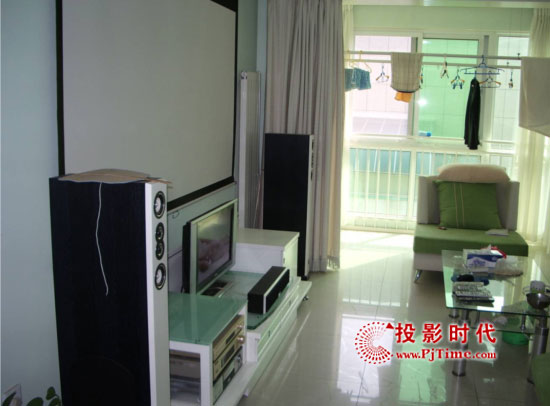

屏幕、電視、音響布局

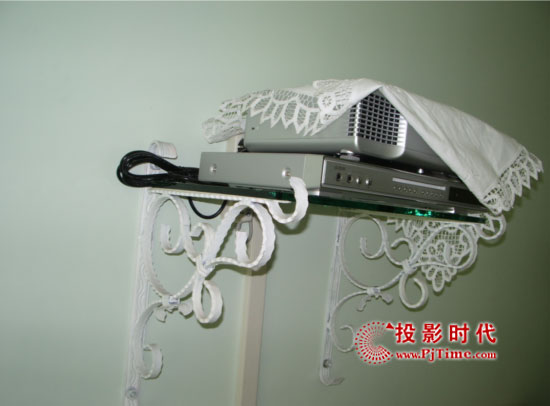

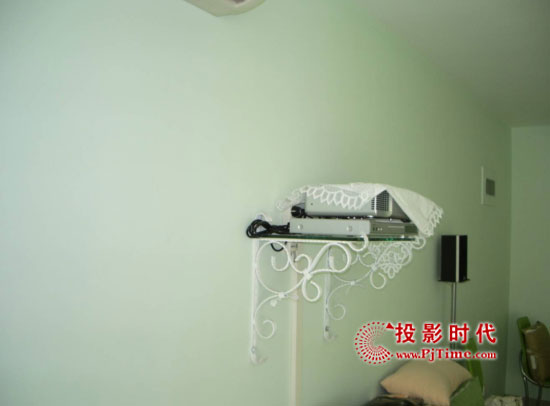

投影機的安裝

    投影機背靠著墻壁，為了不占用空間，在沙發的上方墻上安裝了一個固定的置物架，投影機平放在上面。在節約空間的同時避免了投影光線對人眼產生的影響，此外，人的活動也不會影響投射，相對于吊投安裝更容易維護、保養。

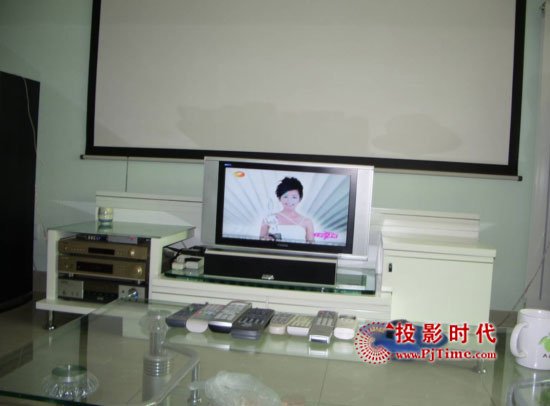

屏幕與電視互不影響

    在看電視時一般會看投影，看投影時不會看電視，因此把投影屏幕與電視放在同一位置，可以更好的節約空間，也更符合人的欣賞習慣－不用老換地方，為了二者之間都能在不需移動的情況下互不影響的使用，投影屏幕采用可以卷起來的電動幕固定于電視的正上方（展開的最低位置也要高于電視）。

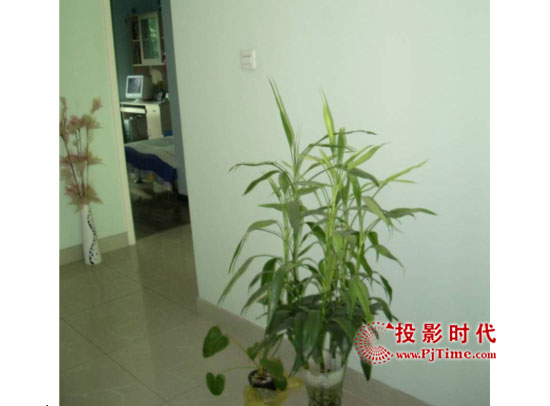

走線布置

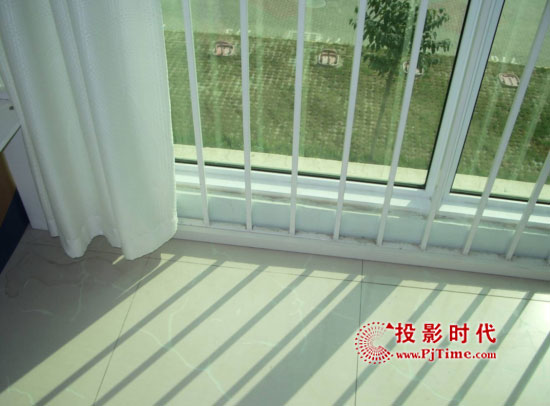

    為投影機提供信號之一的電腦位于小臥室里。由于距離較遠，為了美觀，走線時盡可能的利用“掩體”如墻角、還有陽臺處的鐵欄桿，與線槽在一起幾乎看不出來。

整體設計思想

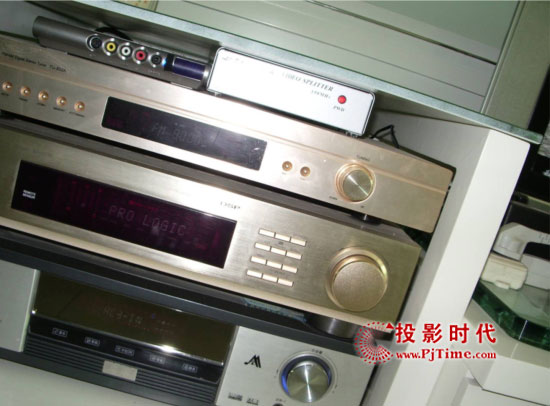

    從上到下依次是電視盒與VGA分頻器、收音頭、解碼器、功放。

    用了有線電視信號放大器才使得電視盒的電視機的信號足夠強，之所以用VGA分頻器是因為有一些rmvb及壓縮DVD要通過電腦播放，又要能在投影機或電視上都能看，就統統從電視盒轉接又通過VGA分頻器輸出到電視和投影機。
