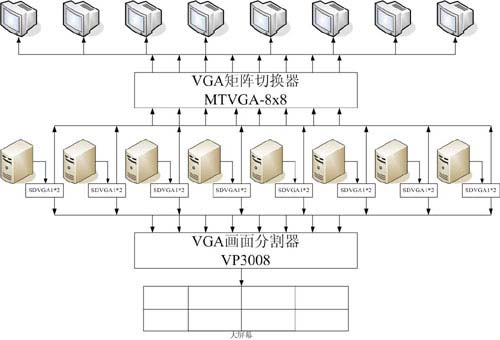

1、 系統聯接圖

2、 系統說明及功能介紹

    系統要求將8臺主機的畫面任意顯示在8臺顯示器上，并可以任意切換；同時在大屏幕上可同時顯示8臺主機的信號，并且畫面可以任意縮放，漫游，需要時可單獨全屏顯示一路信號。

    為達到上述要求，我公司幫您選配了3種設備：

    VGA分配器SDVGA-1*2 主機信號直接接入SDVGA-1*2，由SDVGA-1*2將主機的信號分成兩路，一路進VGA矩陣切換器，另一路進VGA畫面分割器。

    VGA矩陣切換器MTVGA-8*8 可將8臺主機的畫面分別顯示在8臺顯示器上并可任意切換。

    VGA畫面分割器VP3008 可將8臺主機的信號同時顯示在大屏幕上，并且畫面可以任意縮放，漫游，需要時可單獨全屏顯示一路信號。

3、 設備簡介

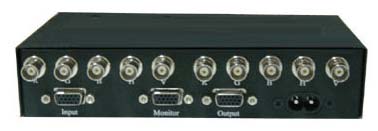

（1）SDVGA-1*2（品牌：DPTECH東科）

　　SDVGA系列分配器使用于帶寬小于 350MHz、距離小于100M的VGA信號的多路驅動分配。具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能。電路采用了異于傳統的典型電流型放大模式，其獨特的反饋拓樸整合了傳統電流型和電壓型反饋拓樸的優點，保證了輸入電平的極小誤差和較高的增益精度。

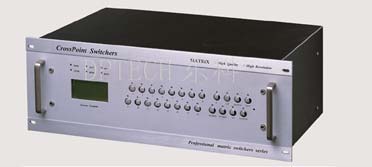

（2）MTVGA-8*8（品牌：DPTECH東科）

　　MTVGA系列矩陣切換器是專門為計算機視頻信號的顯示切換而設計的高性能寬帶矩陣開關設備，具有連線簡便，體積小等特點，適于中短距離傳輸場合。其輸入、輸出端均為D-SUB HD 15針（VGA）接口�？蓪⒍嗦份斎胄盘柸我膺x擇一路或多路分別輸出給一路或多路顯示設備。控制方式包括面板手動控制、RS-232控制等方式。RS-232輸入、輸出，可多臺連接，便于擴展。通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

• 兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV
• 超寬帶技術設計，350M（－3dB）的滿載RGB視頻帶寬
• 采用數字同步識別處理（DSIP）技術
• 采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
• 采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、RS232控制切換
• 可機架安裝的標準機箱
• 多組全局預置，掉電自動保存

（3）VP3008（品牌：DPTECH東科）

　　VP300 系列畫面分割器是專業化的視頻處理與控制設備，它能夠在高分辨率的RGB 顯示設備上以全屏或多窗口模式顯示四路視頻信息。VP300采用嵌入式結構設計，內嵌專用操作系統，整個系統封閉式運行，穩定性大大高于基于WINDOWS操作系統的“計算機＋板卡”方式的傳統控制器。VP300可接受高分辨率RGB、VGA，復合視頻及SVIDEO等格式的視頻信號，并按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的VGA、RGB或DVI信號。VP300系列視頻多窗口控制器是硬件控制器，不需要操作系統支持，迅速啟動，穩定性高。

產品特性：

• 每條輸入通道接受NTSC/PAL制式的復合視頻，Svideo，VGA信號和高分辨率RGB信號。
• 支持DVI輸入。
• 輸入視窗的位置、比例、大小及形狀可任一指定，可任意堆放視窗，可實現畫中畫、均勻切割、層疊堆放等多種特技。 同時也支持單路信號的滿屏顯示。
• 控制參數系統自動保存，能隨時調用。
• 輸出分辨率高達1600x1200。
• 支持DVI、VGA兩種模式輸出。
• 24比特顏色處理，16777216種顏色。
