模塊插卡式多媒體矩陣接口應用實例

    隨著時代的發展，信息交流變得越來越重要，對信息交流的視聽方式、方法的要求也越來越高，尤其是當今現代化會議室、培訓教室視聽設備的組成越來越完善和先進了，眾多的音視頻信號需要中間件——接口設備來傳輸、處理、切換，而且還要求可以通過智能中控系統高度自動化的對視聽設備進行集中控制，為多媒體教學、演示環境提供完善、完整、完美的解決方案。

    MultiTasker™系列產品是一類多媒體信息選擇/分配/切換/調整的功能組合，它以自由插卡的形式，根據不同系統的需求來訂制各種功能插卡，最終實現多種功能集于一體的接口產品。

    我們在為用戶建設多媒體教室工程中多次使用到了美國ALTINEX®公司的MT系列產品，感覺它非常適用于教學演示環境，所以推介給大家以共享。

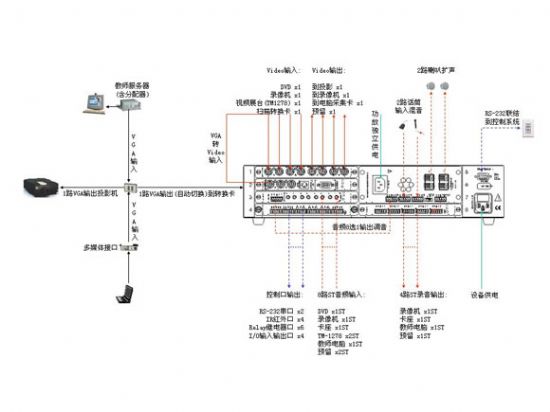

    下面以我們配置好的一套8模組系統為例，看看它在實際使用中的情況：

MT100-101 8槽位模組機箱

    MT多媒體插卡式矩陣機箱是系統的最基本配置，它有4槽位，8槽位，19槽位，20槽位可供選擇。根據不同應用場合、容量、大小，選擇方便，通用性好，配置靈活多變，任意插卡可插在任意槽位，不受空間位置控制。使用插卡箱式矩陣系統的一個重要優點是他能夠使你迅速適應變化的情況。如系統需要擴容，只須增加一個插板即可。它提供標準機架安裝方式和桌面安裝方式，小型的8插槽機箱占2U高度，標準19″ 寬度，集成性好，設計緊湊，插入各種功能卡可以實現中小型系統應用的全部接口功能。

MT101-105 自定義控制面板

    控制面板并非標準配置，可以選配安裝，在某些場合考慮到安裝位置和成本因素，可能不需考慮面板按鍵控制，使用主機箱上的RS-232串行通訊口控制即可。面板有25鍵、36鍵可供選擇，可以自定義編程設計按鍵功能。矩陣的輸入輸出鍵當然不可少，另有12個按鍵可作為“預置”功能定義鍵，一鍵可以完成多條命令發送、執行一系列操作，不用再頻繁多次的敲擊按鍵。

MT105-103 1號槽位安裝視頻矩陣切換卡

    視頻、音頻、RGB/VGA 信號的切換是接口部分的核心內容，切換的形式包含多進1出、1進多出、多進多出，在我們的設計中以MT105-103視頻切換卡為例：它可以實現輸入信號路數+輸出信號路數≤8的靈活功能定義，通過跳線您可以把它定義為6×2、5×3、4×4、 3×5、2×6 ，在中小型工程應用場合使用感覺這一功能不錯。系統設計工程師在定義視頻的輸入/輸出時往往在實施階段和設計階段的定義有出入，增加或減少一兩路是常事。使用固定路數輸入輸出矩陣設計往往不能盡如人意，需要更換設備更改配置。如今這一問題能輕松解決，我們只需改變控制代碼即可“更改配置”。當然，此卡只是MT矩陣10多個系列上百種卡中的一種，更多功能更多優點在此不作詳述，有興趣的讀者可登陸www.insease.com.cn或www.altinex.com網站查詢相關資料。

MT106-100 2號槽位安裝視頻掃描轉換卡

    掃描轉換卡的應用場合一般都比較特殊，但有時是必不可少的配備。將視頻Video信號向上轉換為RGB/VGA/DVI信號可以供大屏幕投影或顯示器顯示；有時須將RGB/VGA信號向下轉換為模擬視頻基帶信號，供采集、存儲、錄像、甚至運程傳輸使用，ALTINEX®的MT106系列有多種類型卡可以滿足這一要求，并且提供專用調試、控制軟件。視頻掃描轉換卡輸入輸出接口類型豐富，一般只占用一個槽位空間，結構緊湊、造價低，在多路信號需要轉換的場合尤其實用。

    MT106系列最近新增了一種卡，適合教學環境應用的視頻流MPEG播放器，存儲芯片容量1GB，能將事先制作好的多媒體課件下載存儲，作播放演示。當然如此大容量的存儲空間也可作為視頻采集的存儲介質，不再占用硬盤空間，也不用在教室專配一臺電腦作“硬盤”使用。

MT108-102 3號槽位安裝音頻切換卡

    音頻信號的選擇、音量的調節是音頻矩陣的功能，所接駁的音頻信號往往種類型多樣：按平衡/非平衡、信號電平、信號阻抗分類有多種，我們當然不能一概而論，不同的信號要有不同的處理、匹配電路，一般認為音頻處理比視頻處理要復雜，多變化。混音、調音、均衡、放大、分配、切換、反饋、擬制、壓限等各種情況，在音頻系統設計中都應考慮周到。還好，這些專業的音頻處理過程一般在我們的接口設計中只須考慮到混音、調音、放大、分配、切換功能，其余問題留給專業的音響設計師去解決吧。

MT112-104 4號槽位安裝多功能控制卡

    多功能控制本不應是接口部分的內容，它應該是一個系統，甚至一個行業，但ALTINEX®的MT112系列插卡提供給用戶這樣一種解決方案，“Total Control”、“統統控制”的理念也適合于多媒體“系統集成”。現在只需提供一個槽位，很少很少的投資，即具有了專業中控制系統的功能。而且可編程性很好，定義2路RS-232、4路紅外、6路繼電器、4路I/O信號采集不比AMX或快思聰差，用比國產中控還少的投資達到進口中控的功能，你說是不是物超所值？既然是插卡矩陣，當然一片卡也是插多片卡也是插，要完成一個大型系統的控制當然也不在話下。

MT113-101 5、6、7號槽位安裝擴音功放卡

    說到專業功放擴音的問題，那更不是接口的內容。恰恰ALTINEX® MT系列提供內置插卡式的功放。當然不能和高功率輸出的功放比，但中小會議室幾十、一兩百平米環境輔助擴音應用還是可以的，筆者目前在一培訓里就使用了這種內置插卡式功效，每片帶兩只立體聲全頻段吸頂喇叭，功率8? 30w 配合Bose FS-16和JBL Control 24 Micro音箱效果還不錯，既可調音，又可混音，自帶的幻相電源可以提供電容話筒供電，可以說考慮周全。一片功能卡就省去了調音臺、前級、功效等幾臺設備，五分之一的價格解決問題。我們建議MT113在語言擴音和背景音樂場合使用比較合適。有的同志可能擔心功放的功率消耗大，會不會引起對矩陣內其它插卡的電源干擾，還有散熱問題？當然這一點廠家考慮到了，功放卡使用獨立電源、超靜音散熱風扇設計來解決這一問題。

MT108-102 8號槽位安裝音頻放大分配卡

    音頻分配卡功能就比較簡單，一般用作音頻放大、分配、長線驅動等，可以提供給多個房間擴音或作多路錄音使用。MT108系列的音頻處理卡型號多種多樣，考慮到了放大、分配、平衡/非平衡轉換、長線驅動等。

最后介紹一下ALTINEX®的其它幾款有特色的產品。

    DA1917SX 電腦信號自動切換器
    DA1916SX 電腦信號自動切換器

    可以說這個產品有特色，并不是它性能方面有什么特別之處。我認為是此產品的設計創意有獨到之處，DA1917SX將VGA 2選1和1分2功能結合起來，在很小的體積內完成二者的功能，還有外接 的開關盒，可以將控制口接入專業中控系統進行兩路電腦的遙控切換；DA1916SX功能更是讓人意想不到。它是將電腦VGA Loop環出、2選1、1分2 三者功能結合起來，在教學培訓環境使用可以多臺級聯，一條VGA線串聯所有學生電腦，學生各自有一控制開關可以在學生機和教師機顯示之間任意切換不影響其他同學，不增加任何網絡負擔。教師控制臺設一總控，可以強制讓學生的顯示器顯示教師電腦的畫面。反過來應用，教師可以在講臺上監視某一學生當前的顯示畫面。所有的前提條件是只鋪一條線，我不知道還有哪個廠家設備有此功能？設計創意是否獨到？

TM-1278AU 桌底安裝多媒體信號接口

    ALTINEX®的特色產品在國內最有名氣的可能是多媒體接插座設備它產品齊全、功能摸塊多樣、做工精細、價格合理。有桌面固定安裝型、桌面彈起式安裝型、墻面嵌入式安裝型，形式多樣，專利產品眾多，是應用于中高檔多媒體會議室、培訓教室的推薦產品。

    注：北京英思杰科技有限公司是美國ALTINEX®信號接口設備專業制造廠家在中國地區的產品代理商和倉儲供貨商，負責中國客戶的相關服務和產品供應，提供各類大、中、小型多媒體系統相關產品的設計、安裝、調試及咨詢服務。
